Vedení kabelů za soklovými lištami / zhotovení výřezů v soklu s pilou KAPEX

Vedení kabelů za soklovými lištami / zhotovení výřezů v soklu s pilou KAPEX
Zhotovení výřezů, resp. drážek v podlahových lištách nebo latích je často nutné, když je zapotřebí vytvořit malé výřezy pro vyvedení kabelů, trubek a dalších. Výhodné přitom je, když lze tuto práci provést se stejným nářadím, se kterým se provádějí také kapovací řezy. V tomto příkladu použití je přesně popsáno, jak lze jednoduše vytvářet výřezy v lištách, hranolech nebo latích.

    Popis

    Při výstavbě interiérů se často stává, že je nutné provádět výřezy, resp. drážky do trámů, střešních latí, soklových lišt apod., např. pro překlenutí elektrického vedení nebo trubek topení. V tomto příkladu použití je popsáno vytvoření výřezu, resp. drážky v podlahové liště pomocí kapovací pily KAPEX KS 120.

     Seznam materiálu:

    • Testovací odřezek o šířce 6 cm

    Příprava/nastavení

    • První kroky

      Před provedením výřezu do lišty, resp. hranolu jsou nutné následující kroky:

      +
      Regulace otáček

    • Vyznačení místa, které se má vyříznout

      Podržte lištu proti stěně a položte kabel jako v tomto případě tak, jak má vést. Vyznačte si oblast drážky.

      +
      Vyznačení místa, které se má vyříznout

    • Přiložení k pile

      Řezanou lištu položte na stůl pily KAPEX.

      +
      Přiložení k pile

    • Nastavení omezení hloubky kapovacího řezu

      Pomocí plynule nastavitelného omezení hloubky kapovacího řezu lze nastavit vertikální rozsah natočení řezacího agregátu. To umožňuje jednodušší řezání drážek nebo zplošťování obrobků.
      Přesuňte omezení hloubky kapovacího řezu dolů, až zaskočí, a veďte řezací agregát dolů jako při řezání. Nářadí přitom zůstává vypnuté.

      +
      Nastavení omezení hloubky kapovacího řezu

    • Nastavení hloubky výřezu 1/2

      Nyní lze otáčením páčky doprava nebo doleva nastavit odpovídající hloubku drážky pro obrobek. Řezací agregát přitlačujte během celého procesu dolů.

      +
      Nastavení hloubky výřezu /1

    • Nastavení hloubky výřezu 2/2

      Aby bylo možno pracovat přesně, lze předem vyznačit přesnou hloubku na testovací liště nebo v koncové části lišty a otáčet páčkou tak dlouho, dokud není nastavená požadovaná hloubka.

      +
      Nastavení hloubky výřezu /2

    Postup

    • Zapnutí dvojitého čárového laseru

      Dvojitý čárový laser vám pomůže přesně zaměřit oblast řezu.

      +
      Regulace otáček

    • Vyříznutí drážky

      Dejte lištu do příslušné polohy a použijte laser pro zaměření značky. Otevřete upnutí zařízení pro vedení pily, abyste dosáhli úplné šířky řezu. Začněte na jedné straně vyznačení. Poté zapněte KAPEX a proveďte řez. Poté posuňte obrobek o šířku řezu a proveďte další řez. Tento postup se opakuje tolikrát, dokud není úplně vyříznuté celé místo.

      +
      Vyříznutí drážky

    • Hotový výřez

      +
      Hotový výřez

    • Umístění lišty

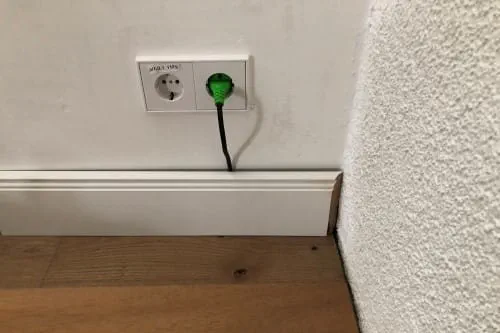

      Nyní umístěte lištu ke stěně, protáhněte kabel čistě výřezem a veďte ho za lištou na požadované místo a stejným postupem kabel na jiném místě znovu vytáhněte. Tak nebudou kabely vést zbytečně viditelně v cestě.

      +
      Umístění lišty
